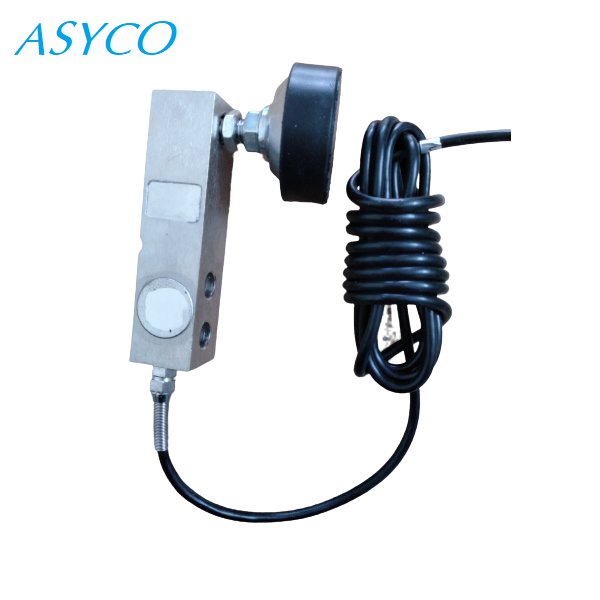

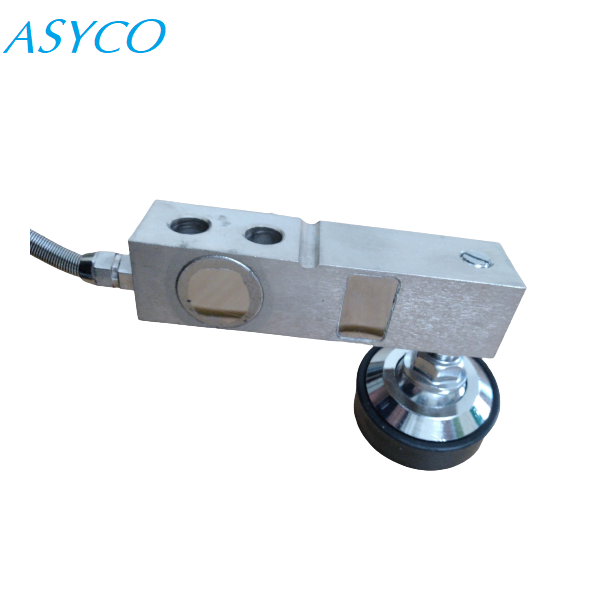

Cảm biến lực SQB-D
SQB-D là dòng Cảm biến lực Kỹ thuật số chất lượng cao của Keli-China, với các thương hiệu Keli, AMCells, MKCells.
Ứng dụng cho các hệ thống cân điện tử cần độ chính xác cao (Cân thép, cân đồng,..) trong các hệ thống Cân sàn, Cân bồn nhỏ, Cân băng tải.
Cảm biến lực SQB-D là dòng cảm biến thuộc kiểu Single Ended Shear Beams (Điểm cắt đơn).
Độ phân giải của SQB-D: 60,000 bước chia (Cảm biến lực thông thường là 10,000).
Chuẩn truyền thông RS485, cho phép truyền tín hiệu xa, ít nhiễu.
Định dạng truyền: Keli (E,C,O).
Lớp bảo vệ: IP68.
Cấp chính xác: C3 OIML R6.
SQB-D là sản phẩm đi kèm với Đầu cân D2008FA, MK-Di01, MK-Di02, MK-Di01 (O).
Vật liệu chế tạo là hợp kim thép, hàn kín, không thấm nước và chống ăn mòn do môi trường sử dụng.
Cấu trúc dạng thanh, dễ dàng lắp đặt và độ tin cậy cao.
Cáp tín hiệu (φ5mm): 3m (0.25~2.5t), 4m (3~5t).
Cáp tín hiệu (φ6mm): 5m (7.5~10t).
Màu dây đấu nối Load cell SQB-D, với dây màu Cam:
12V | GND | Sig+ or A+ | Sig- or B- | shield |
Xanh | Đen | Trắng | Đỏ | Vàng |
Thông số kỹ thuật
Thông số | C3 OIML R60 | Đơn vị |
Tải trọng (Emax): | 0.25, 0.3, 0.5, 0.75, 1, 1.5, 2, 2.5, 3, 5, 7.5, 10 | t |
Công suất danh định (Cn): | 100,000 | d |
Lỗi toàn diện: | 0.015 | % of Cn |
Nhiệt độ ảnh hưởng đến độ nhạy (Tkc): | ±0.0012 | % of Cn |
Nhiệt độ ảnh hưởng đến vùng Zero (Tk0): | ±0.0008 | % of Cn |
Vùng Zero: | 1.0 | % of Cn |
Baudrate: | 9600/19200 | Bps |
Không lặp lại: | 0.01 | % of Cn |
Độ trễ: | 0.02 | % of Cn |
Khoảng cách truyền tối đa: | 1200 | m |
Quá tải an toàn: | 150 | % of Emax |
Quá tải tối đa: | 300 | % of Emax |
Vùng nhiệt độ hoạt động: | -20 ~ +70 / -20 ~ +160 | °C/°F |
Điện áp cấp khuyến nghị: | 8 ~ 15 | V (DC or AC) |
Điện áp cấp tối đa: | 24 | V (DC or AC) |
Vật liệu chế tạo: | Hợp kim thép phủ ngoài INOX | |
Cấp bảo vệ: | IP68 | |
